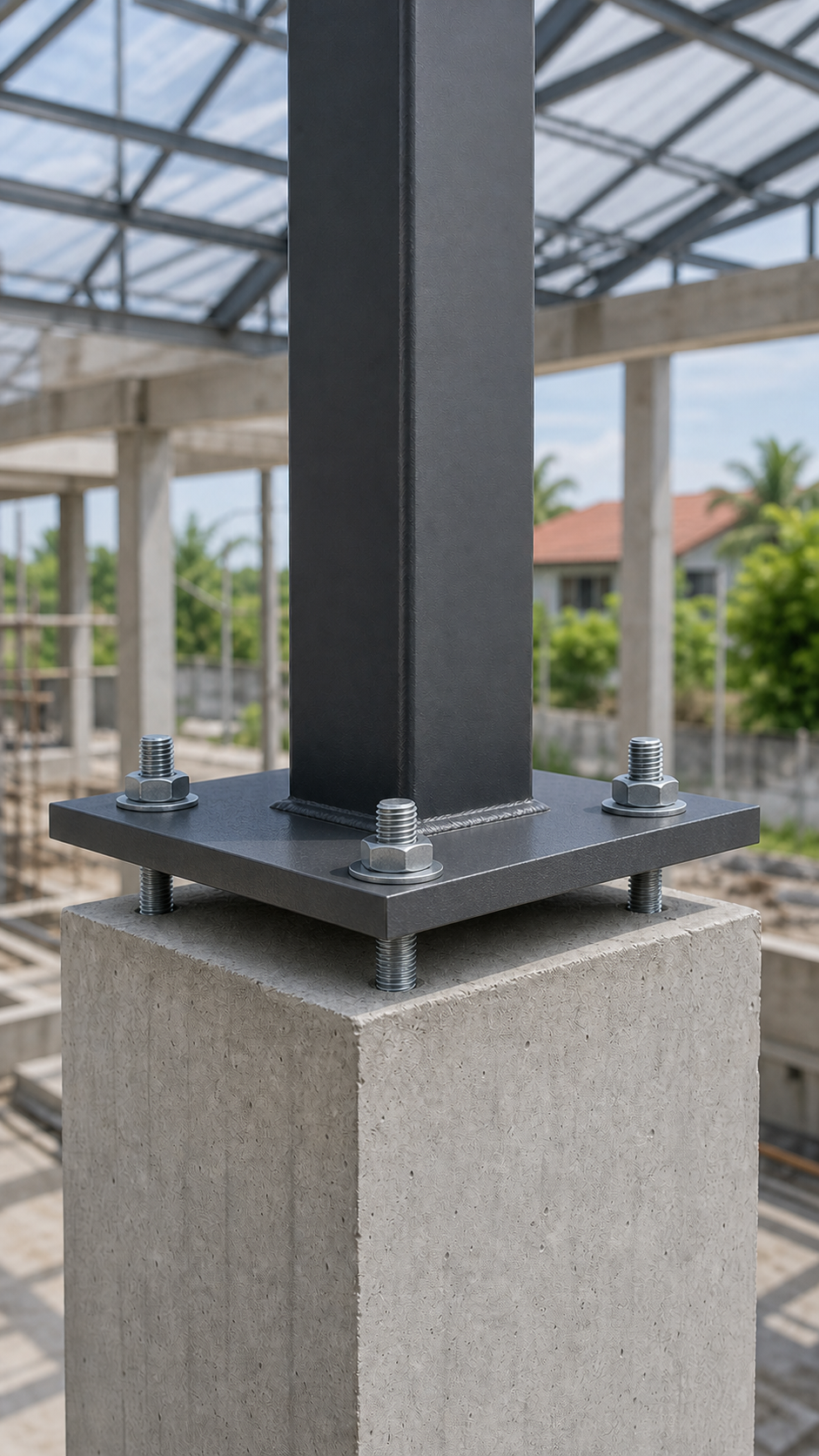

ช่องว่างใต้เพลทหัวเสาอาจดูเป็นรายละเอียดเล็ก แต่สำหรับจุดต่อเสาเหล็กกับหัวเสาคอนกรีตที่ออกแบบให้เพลทรองรับบนชั้นปูนเกราท์ ช่องว่างนี้เป็นส่วนหนึ่งของเส้นทางการถ่ายแรงจากโครงสร้างเหล็กลงสู่คอนกรีต การทำงานจึงต้องอาศัยทั้งแบบวิศวกรรม วัสดุที่เหมาะสม และวิธีติดตั้งที่ควบคุมได้
สาระสำคัญ: ปูนเกราท์ไม่ได้มีหน้าที่ “ยึดเสาแทน anchor rod” แต่ทำหน้าที่เติมช่องว่างและสร้างผิวรองรับที่ต่อเนื่องใต้เพลทตามรายละเอียดที่ออกแบบ ส่วน anchor rod, รอยเชื่อม, เพลท และคอนกรีตต่างมีหน้าที่รับแรงตามที่วิศวกรกำหนด
ปูนเกราท์ใต้เพลททำหน้าที่อะไร
ผิวคอนกรีตจริงไม่เรียบสมบูรณ์ และเพลทเหล็กไม่ควรถูกสมมติให้สัมผัสคอนกรีตเต็มพื้นที่ด้วยตัวเอง ปูนเกราท์ชนิดที่ระบุในแบบจึงใช้เติมช่องว่างระหว่างใต้เพลทกับคอนกรีต เพื่อให้เกิดพื้นที่รองรับที่มีประสิทธิผลและช่วยถ่ายแรงอัดลงสู่ฐานรองรับอย่างต่อเนื่องมากขึ้น
อย่างไรก็ตาม grout ไม่ใช่วิธีแก้จุดต่อที่ออกแบบหรือก่อสร้างผิด หากตำแหน่ง anchor rod, ระดับเพลท, ความหนาชั้น grout, ขนาดเพลท หรือรอยเชื่อมไม่ตรงแบบ ต้องให้ผู้ควบคุมงานหรือวิศวกรประเมินก่อน ไม่ควรเพิ่มความหนา ปรับสูตร หรืออุดแก้เองหน้างาน
ก่อนเท ต้องตรวจอะไรบ้าง
- ตรวจแบบและวัสดุ: ยืนยันชนิด grout, ช่วงความหนาที่ผลิตภัณฑ์รองรับ, กำลังที่ต้องการ อุณหภูมิใช้งาน และเวลาที่สามารถรับน้ำหนักได้จากแบบและ Product Data Sheet ฉบับปัจจุบัน
- ตรวจตำแหน่งจุดต่อ: ตรวจแนว ระดับ ความดิ่ง ตำแหน่ง anchor rod, washer, nut และสภาพรอยเชื่อมก่อนปิดแบบ
- เตรียมผิว: ผิวคอนกรีตต้องแข็งแรง สะอาด และปราศจากฝุ่น เศษปูน น้ำมัน สี หรือสิ่งที่ลดการยึดเกาะ ใต้เพลทต้องไม่มีสนิมหลวมและคราบปนเปื้อน
- ควบคุมความชื้น: สำหรับ cementitious grout หลายระบบ ผู้ผลิตกำหนดให้เตรียมผิวคอนกรีตแบบอิ่มน้ำแต่ผิวแห้ง หรือ SSD และต้องนำน้ำขังออกทั้งหมด ทั้งนี้ให้ทำตามเอกสารของผลิตภัณฑ์ที่เลือกใช้ ไม่ใช้ข้อกำหนดนี้กับ resin grout โดยอัตโนมัติ
- ตั้งแบบ: แบบต้องแข็งแรง ปิดรั่ว และมีพื้นที่สำหรับสร้างระดับแรงดันหรือ pressure head ที่ด้านเท พร้อมทางให้อากาศและน้ำที่เหลือออกด้านตรงข้าม
หลักการเทที่ช่วยลดโพรงอากาศ
สำหรับ grout แบบไหลตัว ให้ผสมด้วยน้ำสะอาดตามอัตราที่ผู้ผลิตกำหนด ใช้อุปกรณ์และเวลาผสมตามคู่มือ ไม่เติมน้ำเกินเพื่อทำให้ไหลง่าย เพราะอาจกระทบความสม่ำเสมอ กำลัง และการแยกตัวของวัสดุ

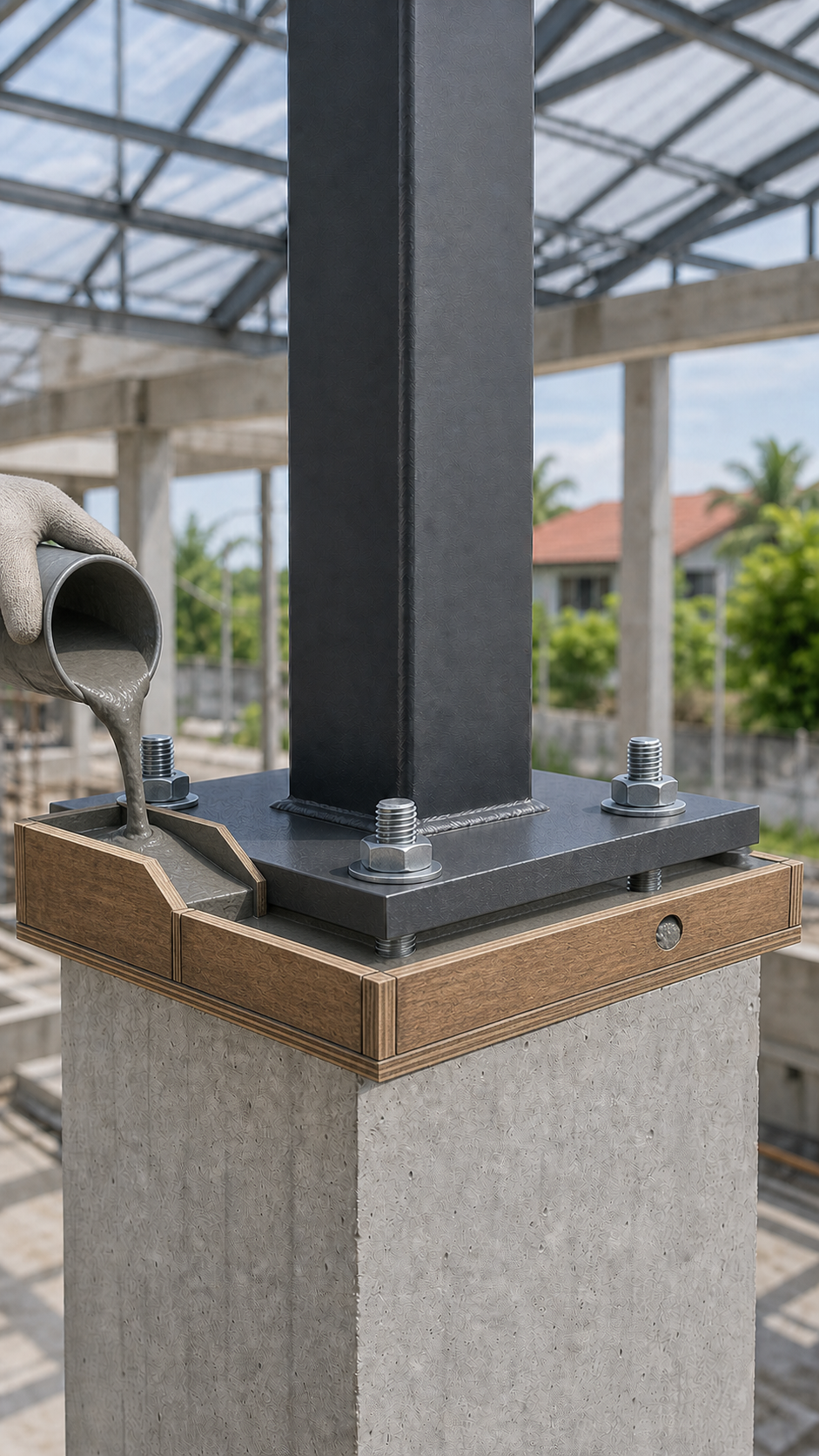

แนวทางการติดตั้งของผู้ผลิตระบุหลักร่วมกันว่า ควรเทอย่างต่อเนื่องจากด้านเดียวของเพลทและรักษาระดับแรงดันให้ grout เคลื่อนผ่านใต้เพลทจนปรากฏที่ด้านตรงข้าม วิธีนี้ช่วยผลักอากาศและน้ำที่ตกค้างออกไป ไม่ควรเทเข้าหากันจากหลายด้านโดยไม่มีรายละเอียดช่องระบายอากาศที่วางแผนไว้
ไม่ใช้เครื่องจี้คอนกรีตกับ cementitious grout ใต้เพลท เพราะการสั่นมากเกินไปอาจทำให้ส่วนผสมแยกตัวและลดพื้นที่รองรับที่มีประสิทธิผล หากคู่มืออนุญาต อาจใช้สายรัดหรือแท่งช่วยการไหลอย่างเบามือเท่านั้น
หลังเทและการตรวจรับ
เมื่อวาง grout แล้ว ต้องป้องกันการสูญเสียความชื้นและบ่มตามคู่มือผลิตภัณฑ์ โดยเฉพาะ cementitious grout ซึ่งไวต่อแดด ลม และอุณหภูมิหน้างาน การถอดแบบ การขันหรือปรับอุปกรณ์เพิ่มเติม และการให้น้ำหนักแก่จุดต่อ ต้องรอจนวัสดุมีกำลังตามที่กำหนด
รายการตรวจรับเบื้องต้น

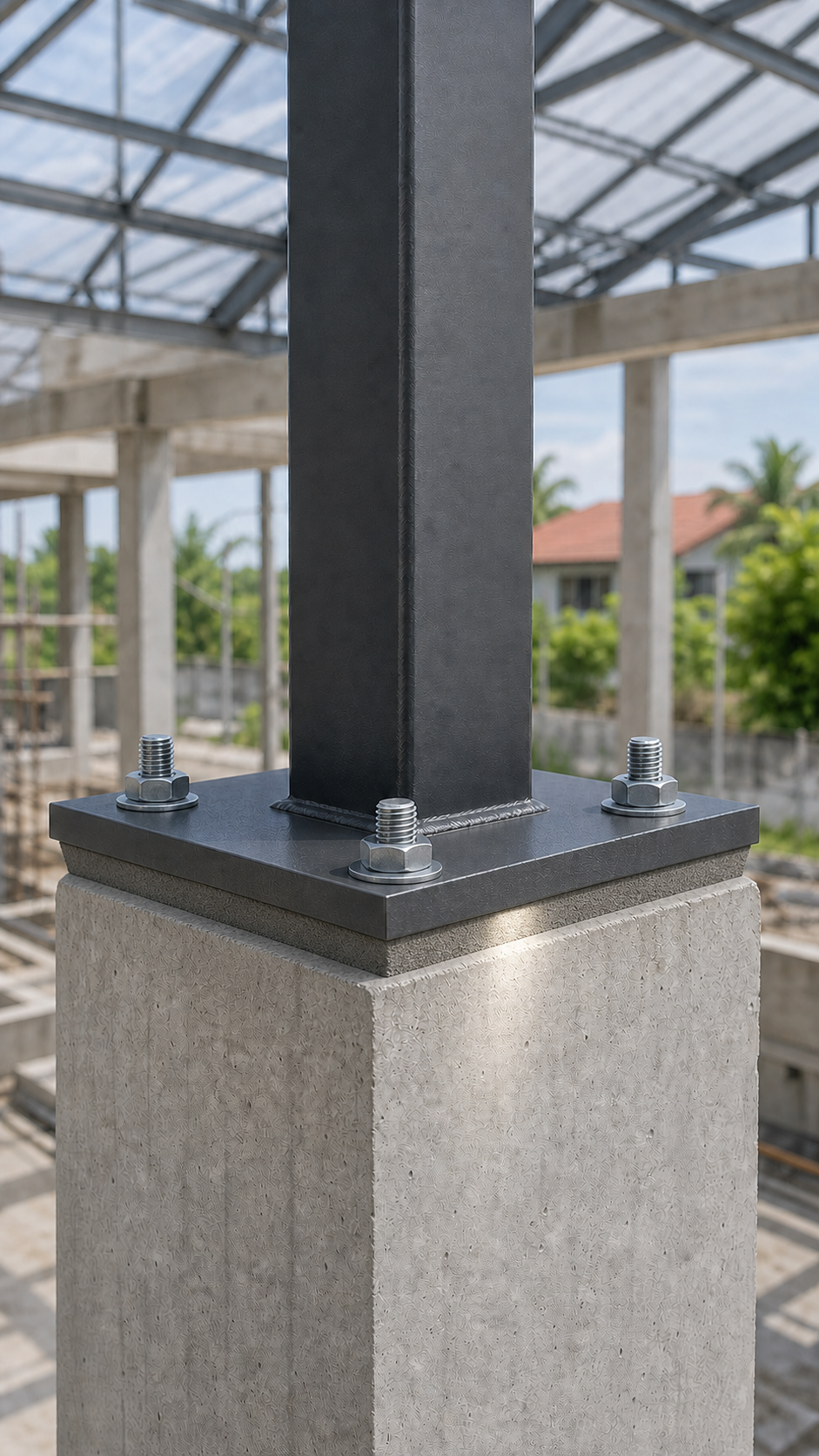

- grout เติมถึงด้านตรงข้ามและไม่มีร่องรอยบ่งชี้ว่าเกิดช่องว่างต่อเนื่องใต้เพลท
- ไม่พบโพรง รังผึ้ง รอยแตกร้าว หรือขอบ grout ที่เสียหาย
- ขอบ grout ไม่สูงปิดทับผิวบนของเพลท nut หรือ washer
- anchor rod, nut, washer และแนวเสายังคงตรงตามแบบและค่าที่ตรวจไว้ก่อนเท
- มีบันทึกวัสดุ lot การผสม เวลาเท สภาพอากาศ การบ่ม และผู้ตรวจรับ
ไม่ใช่ทุกจุดต่อจะใช้รายละเอียดเดียวกัน
บทความนี้กล่าวถึงกรณีเสาเหล็กที่มี base plate และได้รับการออกแบบให้รองรับบน grout เหนือคอนกรีตเท่านั้น งานคอนกรีตหล่อเป็นเนื้อเดียว งานพรีคาสต์ จุดต่อที่ใช้ embedded plate หรือระบบยึดรูปแบบอื่น อาจมีรายละเอียดต่างกัน จึงต้องยึดแบบอนุมัติและคำแนะนำของวิศวกรประจำโครงการเป็นหลัก
สรุป
คุณภาพของงานปูนเกราท์ไม่ได้วัดจากการปาดผิวให้สวยเพียงอย่างเดียว แต่เริ่มตั้งแต่การตรวจแบบ เตรียมผิว ตั้งแบบ ผสม เทจากทิศทางที่ควบคุมได้ บ่ม และตรวจรับ การทำครบทุกขั้นตอนช่วยให้จุดต่อทำงานสอดคล้องกับสมมติฐานการออกแบบและลดความเสี่ยงจากช่องว่างที่มองไม่เห็น
หมายเหตุ: เนื้อหานี้เป็นความรู้ทั่วไปทางวิศวกรรม ไม่ใช้แทนแบบก่อสร้าง รายการคำนวณ Product Data Sheet หรือการอนุมัติจากวิศวกรผู้รับผิดชอบโครงการ
